Dlaczego prawidłowe wiązanie stali zbrojeniowej ma większe znaczenie, niż większość ludzi myśli

Drut wiążący: rodzaje, wskaźniki i kiedy ich używać

Najpopularniejszym materiałem do wiązania stali zbrojeniowej jest wyżarzany czarny drut, zwany także miękkim czarnym drutem. Jego miękkość po wyżarzaniu pozwala na jego ścisłe skręcenie bez pękania i jest dość dobrze odporny na korozję w suchym środowisku. Standardowy zakres grubości wiązania prętów zbrojeniowych wynosi 16 do 18 AWG (amerykański miernik drutu) , przy czym 16,5 AWG jest najczęściej stosowany w budownictwie komercyjnym.

Rodzaje przewodów według zastosowania

Jedna praktyczna wskazówka z branży: unikaj używania drutu, który jest zbyt ciężki dla kombinacji prętów. Wiązanie prętów nr 4 drutem 14 AWG powoduje powstawanie skręconych końcówek wystających do strefy osłony. Końcówki skrętne muszą być zawsze zagięte do wewnątrz — w stronę korpusu klatki — aby nie migrowały na powierzchnię betonu i nie powodowały plam lub odprysków rdzy.

Narzędzia do wiązania: od ręcznego haka po maszyny zasilane akumulatorowo

Właściwe narzędzie do wiązania znacznie skraca czas pracy. Na dużej komercyjnej wylewce płytowej może to osiągnąć załoga korzystająca z automatycznych narzędzi do wiązania zasilanych akumulatorowo 2–3 razy większa prędkość wiązania załogi korzystającej z ręcznych haków, charakteryzującej się bardziej stałą sztywnością skrętu i mniejszym zmęczeniem dłoni.

Ręczne haczyki do krawatów

Standardowy hak ręczny to proste narzędzie z wygiętym prętem, zwykle o długości 8–10 cali. Dostępne są również haki szybkozaciskowe z obrotową lufą, które umożliwiają skręcanie drutu poprzez obracanie rączki zamiast poruszania nadgarstkiem — znacznie zmniejszają one zmęczenie dłoni podczas dużych prac. Haki ręczne nie wymagają źródła zasilania i działają w każdych warunkach, co czyni je narzędziem awaryjnym w ciasnych lub niewygodnych przestrzeniach, gdzie narzędzie automatyczne nie zmieści się.

Automatyczne narzędzia do wiązania zasilane akumulatorowo

Narzędzia takich producentów jak MAX, Makita i DEWALT wykorzystują wstępnie naprężone cewki drutu do owijania i skręcania krawata w czasie krótszym niż sekunda. Operator ustawia narzędzie na przecięciu pręta i naciska spust – reszta odbywa się automatycznie. Pojedynczy operator wyposażony w automatyczne narzędzie może wykonać 200–300 wiązań na godzinę w porównaniu do 60–100 na godzinę w przypadku haka ręcznego. Narzędzia te znacznie zwiększają produktywność przy wylewaniu dużych płyt, produkcji prefabrykowanych klatek i fundamentach z mat.

Cewki drutu do tych narzędzi są zazwyczaj sprzedawane w rolkach o długości 50 lub 120 metrów w grubościach dostosowanych do konkretnego modelu narzędzia. Zawsze sprawdzaj zgodność cewek z marką narzędzia — niedopasowane cewki powodują zacinanie się i marnowanie drutu.

Pneumatyczne narzędzia do wiązania

Mniej powszechne w budownictwie w Ameryce Północnej, ale szeroko stosowane w Japonii i niektórych częściach Europy, pneumatyczne narzędzia do wiązania są szybsze niż narzędzia zasilane akumulatorowo i nie wymagają ładowania. Świetnie sprawdzają się w zakładach prefabrykacji, gdzie sprężarka jest już na miejscu. Kompromisem jest wąż pneumatyczny, który ogranicza mobilność w porównaniu do bezprzewodowych narzędzi elektrycznych.

Wiązanie stali zbrojeniowej w produkcji prefabrykatów: kontrola procesu i jakości

Produkcja prefabrykatów betonowych różni się od konstrukcji wylewanych na miejscu pod kilkoma ważnymi względami, które wpływają na sposób zarządzania wiązaniem stali zbrojeniowej. W zakładzie prefabrykacji klatki są wytwarzane na specjalnych stołach montażowych lub poziomych łóżkach, a następnie przenoszone do form w celu odlewania. Proces wytwarzania klatek jest wysoce usystematyzowany, a większość zakładów stosuje standardowe procedury operacyjne (SOP), które szczegółowo określają wzory wiązań, grubość drutu i rozmieszczenie akcesoriów.

Produkcja klatek w oparciu o przyrządy

Stalowe stoły montażowe z regulowanymi ogranicznikami sworzni pozwalają pracownikom ustawiać i wiązać klatki z prętami zbrojeniowymi według dokładnych wymiarów przed podniesieniem ich do form. Przyrząd zapewnia, że ​​odstępy między prętami i całkowite wymiary klatki będą prawidłowe przed nałożeniem drutu. W dobrze zarządzanej fabryce prefabrykatów produkcja klatek na przyrządzie może zmniejszyć liczbę odrzutów wymiarowych o 60–70% w porównaniu do wiązania samego formularza.

Po przymocowaniu klatki do uchwytu mocowane są akcesoria: krzesła barowe są przypinane do dolnych prętów, w określonych miejscach mocowane są wkładki do podnoszenia i zabezpieczany jest wszelki wbudowany sprzęt. Kompletną klatkę podnosi się następnie jako całość i ustawia w formie, do której przed odlewaniem można dodać przekładki krawędziowe i dodatkowe akcesoria.

Dokumentacja i identyfikowalność

Producenci wysokiej jakości prefabrykatów prowadzą dokumentację, która śledzi każdy zespół klatki aż do rysunków rozmieszczenia, listy prętów i pracowników, którzy go wyprodukowali. To nie tylko dobra praktyka — jest to wymagane przez normy takie jak PCI MNL-116 (Podręcznik kontroli jakości zakładów i produkcji prefabrykatów betonowych konstrukcyjnych) oraz wiele specyfikacji projektowych dotyczących elementów mostów i budynków.

W przypadku wykrycia niezgodności — na przykład braku wiązania we wkładzie podnoszącym lub przemieszczonej płyty kotwiącej — identyfikowalność dokumentacji umożliwia producentowi zbadanie pierwotnej przyczyny i skorygowanie dalszego procesu. Bez tego powtarza się ten sam błąd.

Częstotliwość wiązania w prefabrykatach wysokoprodukcyjnych

Nie każde skrzyżowanie w klatce z matą musi być wiązane. Większość specyfikacji i instrukcja CRSI (Instytutu Stali Zbrojeniowej) dotycząca umieszczania prętów zbrojeniowych pozwalają na wiązanie naprzemiennych przecięć w klatkach o płaskiej siatce, pod warunkiem, że wiązane skrzyżowania nie są oddalone od siebie o więcej niż 18 cali w dowolnym kierunku. W praktyce wiążąc wszystkie skrzyżowania obwodowe i każde inne skrzyżowanie wewnętrzne produkuje klatkę, która utrzymuje swoją geometrię bez kosztów pracy związanych z wiązaniem każdego pojedynczego skrzyżowania.

W przypadku zmiany tej zasady: wszystkie skrzyżowania w promieniu 24 cali od złącza konstrukcyjnego, wszystkie skrzyżowania w strefie osadzenia wkładki podnoszącej lub płyty kotwiącej oraz wszystkie skrzyżowania na zakładkach muszą być całkowicie połączone bez pomijania.

Wybór prefabrykowanych akcesoriów betonowych zapewniających długoterminową wydajność

Wybór akcesoriów do prefabrykatów betonowych — od krzeseł barowych po systemy podnoszące — ma bezpośredni wpływ na to, jak długo prefabrykowana konstrukcja będzie działać bez konserwacji. Akcesoria, które korodują, odkształcają się pod obciążeniem lub ulegają uszkodzeniom wymiarowym po latach użytkowania, mogą zagrozić integralności strukturalnej dobrze zbudowanych elementów.

Wybór materiału na krzesła barowe i podkładki dystansowe

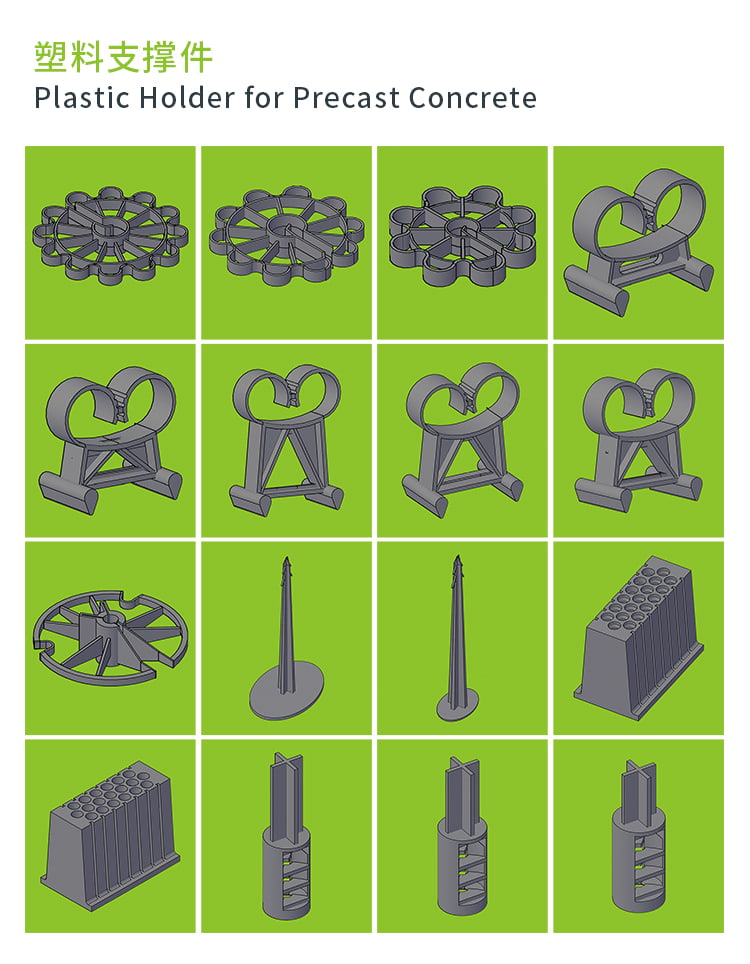

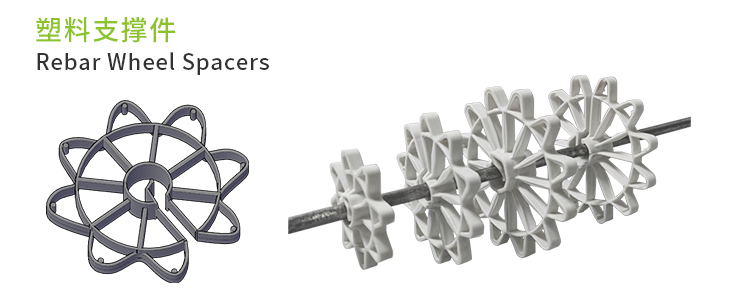

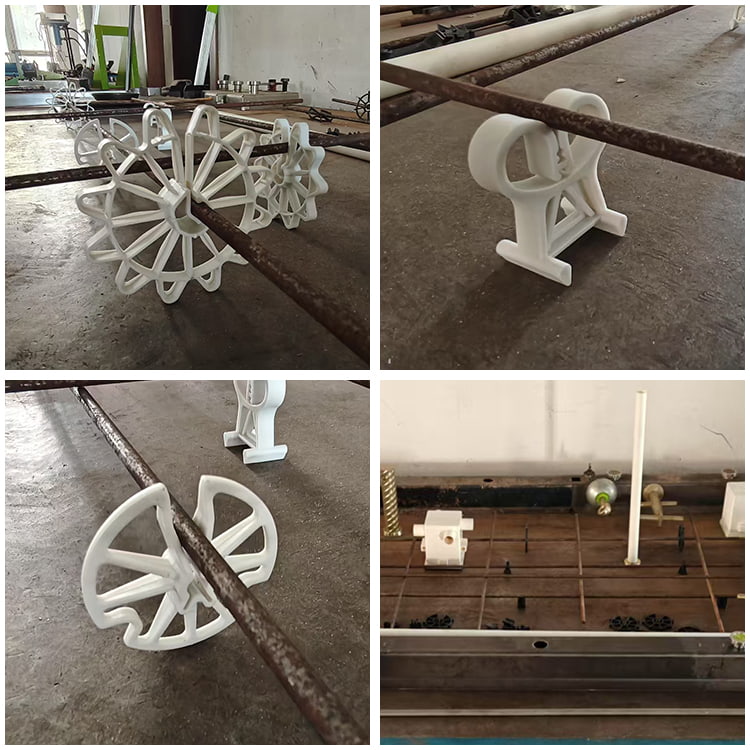

Krzesła barowe z tworzywa sztucznego (polipropylenu lub polietylenu o dużej gęstości) są standardem w przypadku większości prac prefabrykowanych i odlewanych na miejscu. Są chemicznie obojętne, nie korodują i są stabilne wymiarowo w temperaturach występujących podczas utwardzania betonu. Istotnym problemem związanym z krzesłami z tworzywa sztucznego jest wytrzymałość na obciążenie punktowe pod ciężkimi prętami zbrojeniowymi: Pręty #11 i większe lub grupy prętów w wiązkach mogą pękać cienkościenne plastikowe krzesła jeśli odstęp między krzesłami jest zbyt duży. Używaj krzeseł o dużej wytrzymałości dostosowanych do oczekiwanego obciążenia lub zmień krzesła z drutu stalowego do zastosowań z dużymi barami.

Krzesła z prętów stalowych nadają się do ciężkich klatek i mogą rozciągać się szerzej bez uginania się, ale muszą być albo pokryte żywicą epoksydową, albo umieszczone z osłoną o minimalnej wysokości 1,5 cala nad formą — gołe stalowe krzesła na powierzchni formy sprawią, że plama rdzy pojawi się na powierzchni betonu w ciągu kilku lat.

Nośność wkładki do podnoszenia i współczynniki bezpieczeństwa

Wkładki podnoszące należy dobierać na podstawie ciężaru elementu prefabrykowanego, liczby punktów podnoszenia, kąta zawiesi do podnoszenia oraz współczynnika obciążenia dynamicznego stosowanego podczas operacji podnoszenia i obracania. Większość producentów wkładek podnoszących wymaga: minimalny współczynnik bezpieczeństwa 4:1 w warunkach obciążenia statycznego , przy zastosowaniu współczynników dynamicznych 2–3 w celu uwzględnienia obciążeń udarowych żurawia.

Interakcja pomiędzy wkładkami podnoszącymi i klatką zbrojeniową ma kluczowe znaczenie. Wkładka, która nie jest prawidłowo przymocowana do sąsiednich prętów, nie osiąga pełnej wytrzymałości na zakotwienie – zdolność wyrywania stożka betonowego zależy od tego, czy wkładka jest utrzymywana w swoim projektowym położeniu, z zachowaniem wystarczającej odległości od krawędzi i głębokości zakotwienia. Zawsze zapoznaj się z instrukcją montażu producenta dotyczącą minimalnych odległości od krawędzi i innych wkładek oraz sprawdź je z rysunkami rozmieszczenia przed rozpoczęciem produkcji.

Wbudowany sprzęt połączeniowy

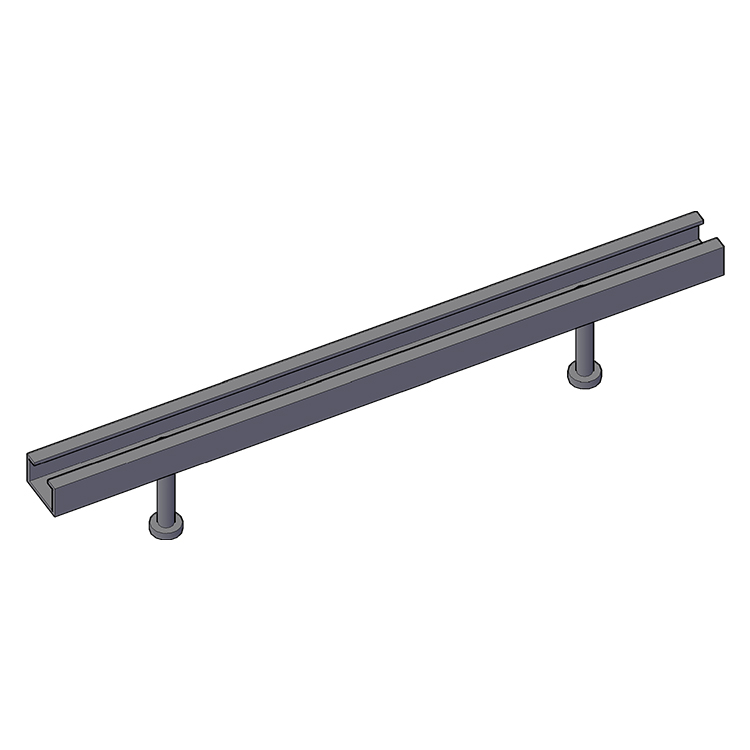

Płyty spawane, szyny dwustronne i kątowniki konstrukcyjne osadzone w elementach prefabrykowanych służą jako punkty połączenia dla wznoszonej na miejscu stali konstrukcyjnej, systemów okładzinowych lub sąsiadujących elementów prefabrykowanych. Ich wymagania dotyczące dokładności pozycjonowania są rygorystyczne — tolerancje montażu w terenie dla połączeń ze stali konstrukcyjnej wynoszą zazwyczaj /- 1/4 cala w rzucie i elewacji, co oznacza, że ​​osadzona płyta musi wylądować w obrębie tej tolerancji po ułożeniu wszystkich tolerancji produkcyjnych i montażowych. Prawidłowe przywiązanie kołków kotwiących lub nóg kotwiących osadzonych płyt do klatki z prętami zbrojeniowymi i ostrożne umieszczenie klatki na skalibrowanych krzesłach pozwala zachować tę tolerancję.
