Czym są prefabrykowane konstrukcje betonowe i dlaczego dominują w nowoczesnym budownictwie
Prefabrykowane konstrukcje betonowe to elementy budynków — ściany, belki, kolumny, płyty i inne — produkowane w kontrolowanych warunkach fabrycznych przed transportem i montażem na miejscu. Rezultatem jest metoda budowy, która konsekwentnie przewyższa tradycyjny beton wylewany na miejscu pod względem szybkości, jakości i przewidywalności kosztów. Obecnie w ponad 60% dużych projektów infrastrukturalnych w Europie i Ameryce Północnej jako główny system konstrukcyjny stosuje się prefabrykaty betonowe , a liczba ta stale rośnie w miarę skracania się terminów realizacji projektów i wzrostu kosztów pracy.
Powód, dla którego prefabrykowane konstrukcje betonowe stały się podstawą magazynów, parkingów, mostów, stadionów i wielopiętrowych budynków mieszkalnych, jest prosty: gdy beton utwardza się w fabryce pod precyzyjną kontrolą temperatury i wilgotności, jego wytrzymałość na ściskanie zwykle osiąga 5000 do 8000 psi — znacznie powyżej 3000 do 4000 psi typowego dla betonu wylewanego na miejscu. Każdy element utrzymujący te elementy na miejscu, każda płyta osadzająca, śruba kotwowa, wkładka pętlowa i urządzenie podnoszące, zaliczają się do szerokiej kategorii prefabrykowanych akcesoriów betonowych, a wybór odpowiednich akcesoriów jest tak samo ważny jak sam projekt mieszanki.
Kluczowy wniosek: produkcja fabryczna = węższe tolerancje, szybsze harmonogramy, mocniejsza konstrukcja końcowa.
Jak produkowane są prefabrykowane konstrukcje betonowe
Produkcja prefabrykowanych konstrukcji betonowych przebiega według zdyscyplinowanej sekwencji, która eliminuje większość zmiennych, które nękają beton wylewany na miejscu. Zrozumienie każdego etapu wyjaśnia, dlaczego metoda daje tak spójne wyniki i dlaczego wybór prefabrykowanych akcesoriów betonowych na etapie projektowania – a nie w trakcie budowy – nie podlega negocjacjom.
Etap 1 — Przygotowanie formy i rozmieszczenie zbrojenia
Formy stalowe, często obrabiane z tolerancją ± 1/16 cala, są czyszczone, oliwione i montowane. Klatki ze stali zbrojeniowej są prefabrykowane i umieszczane wewnątrz. Na tym etapie wszystko osadzone prefabrykaty betonowe — kotwy podnoszące, wkładki przyłączeniowe, tulejki przewodów elektrycznych i konstrukcyjne płyty spawalnicze — są umieszczone i zabezpieczone przed wylaniem betonu. Każdy element, który powinien znaleźć się w gotowym elemencie, należy teraz umieścić; późniejsze dodanie wymaga rdzeniowania lub cięcia, co niszczy integralność strukturalną.
Etap 2 — Dozowanie i układanie betonu
W projektach mieszanek betonowych dla prefabrykatów zazwyczaj stosuje się stosunek wody do cementu od 0,35 do 0,45 — znacznie niższy niż w przypadku mieszanek terenowych — aby osiągnąć wysoką wytrzymałość wczesną. Wibracje wewnętrzne konsolidują beton wokół klatki zbrojeniowej i osadzonych akcesoriów. Niektóre zakłady stosują zewnętrzne wibracje stołu w przypadku cienkich paneli architektonicznych, aby wyeliminować puste przestrzenie powierzchniowe bez wibratorów wewnętrznych, które mogłyby wyprzeć cienką warstwę betonu.
Etap 3 — Utwardzanie
Aby dotrzeć do prefabrykatów, stosuje się utwardzanie parą, utwardzanie cieplne lub koce o przyspieszonym zatrzymywaniu wilgoci 70% wytrzymałości projektowej w ciągu 18 do 24 godzin . Ten szybki przyrost wytrzymałości umożliwia rozbieranie elementów z szalunków i układanie ich w stosy na placu budowy w ciągu jednej zmiany produkcyjnej – cyklu niemożliwego w przypadku betonu wylewanego na miejscu, w którym osiągnięcie pełnej wytrzymałości projektowej w warunkach otoczenia zajmuje 28 dni.
Etap 4 — Kontrola jakości, wykończenie i składowanie na placu
Zanim jakikolwiek element opuści łoże betoniarskie, kontrole wymiarowe, kontrole powierzchni i audyty sprzętu potwierdzają, że każdy prefabrykowany dodatek betonowy jest obecny, prawidłowo umieszczony i nieuszkodzony. Elementy są następnie składowane na drewnianym składowisku na placu sztauerskim, uporządkowane według kolejności dostaw, i czekają na termin transportu i montażu.
Główne typy prefabrykatów betonowych i ich zastosowania
Prefabrykowane konstrukcje betonowe obejmują szeroką gamę typów elementów, z których każdy został zaprojektowany do określonej roli konstrukcyjnej. Poniżej znajduje się przegląd najpopularniejszych kategorii, budynków i infrastruktury, którą obsługują, a także typowych rozpiętości lub nośności.
Płyty dwuteowe
Stosowany do konstrukcji parkingowych i podłóg magazynowych. Standardowe rozpiętości od 40 do 80 stóp i głębokości od 24 do 34 cali. Nośność zazwyczaj od 40 do 100 psf przy nałożonym obciążeniu użytkowym.
Deski z pustym rdzeniem
Koń pociągowy systemów podłogowych do budynków mieszkalnych i biurowych. Standardowe szerokości 4 i 8 stóp, głębokość od 6 do 16 cali, rozpiętość od 20 do 50 stóp. Pustki zmniejszają obciążenie własne, zachowując jednocześnie głębokość konstrukcyjną.
Prefabrykowane kolumny i belki
Kolumny prostokątne i w kształcie litery L od 12×12 do 24×24 cale. Teowniki odwrócone, belki prostokątne i rygle tworzą ramę momentową lub swobodnie podparty układ grawitacyjny.
Prefabrykowane panele ścienne
Solidne, izolowane panele warstwowe i architektoniczne o grubości od 5 do 12 cali. Stosowane jako nośne ściany usztywniające lub okładziny niekonstrukcyjne. Osiąga wartości R od 20 do 30 w przypadku piankowych rdzeni izolacyjnych.
Dźwigary mostowe
Dźwigary dwuteowe i teowe AASHTO do mostów autostradowych. Rozpiętość od 60 do 160 stóp. Wysokowydajne mieszanki betonowe o ciśnieniu od 8 000 do 12 000 psi są standardem w przypadku mostów o dużej rozpiętości.
Prefabrykowane schody i podesty
Kompletne biegi schodów odlane jako pojedyncze jednostki ze zintegrowanymi podestami. Eliminuje skomplikowane szalunki i skraca montaż schodów z dni do godzin przy użyciu jedynie dźwigu i prefabrykowanych akcesoriów betonowych do połączenia.
Akcesoria do prefabrykatów betonowych: sprzęt, który umożliwia budowanie konstrukcji
Niezależnie od tego, jak precyzyjnie zaprojektowano i odlano element betonowy, to wbudowane w niego prefabrykowane akcesoria betonowe decydują o tym, w jaki sposób element ten można podnosić, transportować, łączyć i integrować w kompletną konstrukcję. Prefabrykowane akcesoria betonowe obejmują szeroką gamę typów okuć, a każda kategoria ma określone obciążenia, wymagania instalacyjne i kwestie kompatybilności.
| Kategoria akcesoriów | Funkcja | Typowe obciążenie robocze | Materiał |
|---|---|---|---|
| Kotwy do podnoszenia (okucie, pętla, cewka) | Tymczasowe podnoszenie podczas rozbiórki i montażu | Od 1 do 60 ton na kotwicę | Żeliwo sferoidalne, stal kuta |
| Płyty osadzane i płyty spawane | Trwałe połączenia konstrukcyjne pomiędzy elementami | 10 do 200 kipów na talerz | Stal A36/A572, cynkowana ogniowo lub nierdzewna |
| Pręty cewek i śruby cewek | Połączenia regulowane w terenie, mocowanie okładzin | 5 do 30 kipów na wędkę | Stal ocynkowana lub nierdzewna |
| Podkładki łożyskowe | Przenoszenie obciążenia i pochłanianie tolerancji w gniazdach łożysk | Naprężenie ściskające 800 do 1500 psi | Neopren, HDPE, elastomer wzmocniony włóknem |
| Wkładki pętelkowe i wkładki z rozszerzanym stożkiem | Punkty kotwiące dla dodatkowych elementów mocujących, okuć elewacyjnych | 500 funtów do 5 ton | Żeliwo ciągliwe, drut stalowy |
| Sploty sprężające i osprzęt do naprężania | Wstępne zagęszczenie betonu w celu przeciwdziałania naprężeniom zginającym | splotka 270 ksi, podciągnięta do 70–75% UTS | Nici niskorelaksacyjne klasy 270 |
Kotwy do podnoszenia: wymiary i współczynniki bezpieczeństwa
Kotwy podnoszące należą do najczęściej analizowanych spośród wszystkich prefabrykowanych akcesoriów betonowych, ponieważ awaria podczas rozbiórki lub montażu ma natychmiastowe katastrofalne skutki. Dopuszczalne obciążenie robocze (WLL) dowolnej kotwy podnoszącej musi uwzględniać współczynnik uderzenia dynamicznego podczas podnoszenia dźwigu – zazwyczaj minimalny współczynnik bezpieczeństwa 4:1 stosowane do trybów zniszczenia betonu i zniszczenia przy rozciąganiu stali. W przypadku 20-tonowego prefabrykowanego panelu ściennego oznacza to, że system kotwiący musi być zaprojektowany na obciążenie próbne wynoszące co najmniej 80 ton, a nie tylko na ciężar statyczny panelu. Kąt olinowania również zmniejsza udźwig: kąt zawieszenia wynoszący 60 stopni od pionu zmniejsza dopuszczalne obciążenie na nogę do około 87% znamionowego udźwigu w pionie, podczas gdy kąt 30 stopni zmniejsza je do 50%.

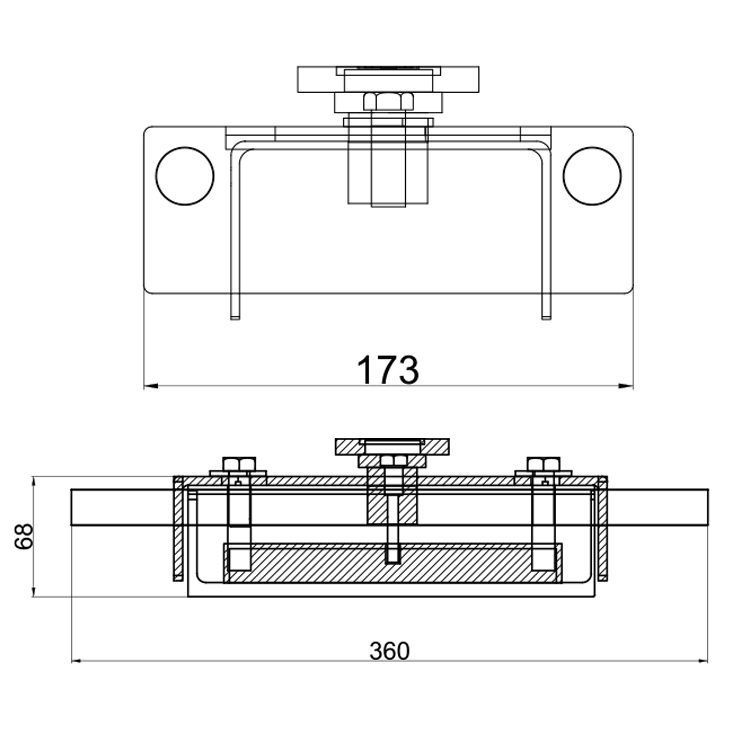

Płyty osadzane: filozofia połączeń w ramach prefabrykowanych
Połączenia konstrukcyjne pomiędzy prefabrykowanymi elementami betonowymi opierają się prawie wyłącznie na płytach osadzanych przyspawanych do kotew zbrojeniowych lub kołków Nelsona. Konstrukcja tych płytek jest zgodna z wytycznymi AISC i PCI, ze szczególnym uwzględnieniem działania podważającego w połączeniach rozciąganych i tarcia ścinającego w płaszczyznach styku. Prawidłowo zaprojektowane połączenie płytowe w prefabrykowanej konstrukcji parkingowej może przenieść 150 kipsów siły ścinającej na połączenie belka-słup z płytką o wymiarach zaledwie 8 × 8 cali – pod warunkiem, że podkładka podkładkowa, kieszeń na fugę i spoina polowa zostaną wykonane zgodnie ze specyfikacją. Cynkowanie tych płyt zgodnie z normą ASTM A123 (minimum 3,9 uncji/ft²) zwiększa mierzalną trwałość korozyjną w środowiskach narażonych na działanie wody lub w środowisku morskim.
Okładki łożyskowe: tolerancje i długoterminowa wydajność
Każda prefabrykowana belka, dwuteownik i płyta kanałowa opiera się na podkładce nośnej, która jednocześnie przenosi obciążenie pionowe i kompensuje ruchy termiczne i skurczowe występujące przez cały okres użytkowania konstrukcji. Najczęstszym wyborem są podkładki neoprenowe o twardości od 50 do 60, o standardowych wymiarach od 4 × 6 cali do 8 × 12 cali i grubości od 3/8 do 3/4 cala. Tabele w podręczniku projektowania PCI pokazują, że podkładka neoprenowa o wymiarach 6 × 9 cali i 1/2 cala może wytrzymać do 0,5 cala ruchu w poziomie przy zachowaniu odpowiedniej sztywności na ściskanie. Podkładki HDPE są coraz częściej stosowane w mostach, gdzie wymagane jest niskie tarcie, aby umożliwić rozszerzalność cieplną bez gromadzenia się sił utwierdzających w konstrukcji nośnej.
Połączenia konstrukcyjne w prefabrykowanych konstrukcjach betonowych
System połączeń to miejsce, w którym prefabrykowane konstrukcje betonowe sprawdzają się lub zawodzą. W przeciwieństwie do ram stalowych, w których połączenia wykonuje się za pomocą śrub i spoin na otwartej przestrzeni, połączenia prefabrykowanych betonów często obejmują ograniczone przestrzenie, kieszenie na zaprawę i osadzone elementy konstrukcyjne, których nie można sprawdzić po fugowaniu. Właściwe połączenie za pierwszym razem nie podlega zatem negocjacjom.
Projektowanie połączeń prefabrykowanych regulują trzy szerokie filozofie:
- Systemy grawitacyjne z prostym podparciem — belki opierają się na wspornikach lub narożnikach rygli, przenosząc jedynie obciążenie pionowe. Prosty, szybki w montażu i odporny na zróżnicowane osiadanie. Stosowany w zdecydowanej większości jednokondygnacyjnych budynków przemysłowych i konstrukcji parkingowych.
- Ramy odporne na momenty — połączenia słup ze słupem i belka ze słupem są odporne na zginanie poprzez naprężenie końcowe, spoinowane łączniki prętów zbrojeniowych lub spawane zespoły płytowe. Zapewnia kontrolę znoszenia bocznego porównywalną z ramami odlewanymi na miejscu pod względem odporności na wstrząsy sejsmiczne i wiatr.
- Systemy hybrydowe — obciążenia grawitacyjne przenoszone przez proste łożysko, obciążenia boczne przenoszone przez oddzielną ścianę ścinaną lub rdzeń ramy momentowej. Najbardziej powszechne podejście do prefabrykowanych budynków mieszkalnych średniej wysokości i o różnym przeznaczeniu, o 5–15 kondygnacjach.
W szczególności jakość połączeń cementowanych zależy w dużej mierze od doboru i rozmieszczenia prefabrykowanych akcesoriów betonowych. Zaprawiony łącznik tulejowy — używany do łączenia dwóch odcinków pręta zbrojeniowego w złączu — musi być ustawiony z dokładnością do ±1/8 cala, aby pręt mógł swobodnie wejść podczas montażu. Wszelkie niewspółosiowości wykryte na miejscu zazwyczaj wymagają kosztownych napraw obejmujących kotwy mechaniczne lub wtryskiwanie żywicy epoksydowej, co zmniejsza plastyczność połączenia w porównaniu z pierwotnymi założeniami projektowymi.
±1/8" Maksymalna tolerancja niewspółosiowości łącznika
4:1 Minimalny współczynnik bezpieczeństwa kotwy podnoszącej
28 dni Utwardzanie przez wylanie na miejscu w porównaniu z prefabrykatami trwającymi 18–24 godzin
8000 psi Typowa wytrzymałość na ściskanie prefabrykatów HPC
Zalety harmonogramu: Jak prefabrykowane konstrukcje betonowe kompresują ramy czasowe projektu
Najbardziej przekonującym argumentem przemawiającym za prefabrykowanymi konstrukcjami betonowymi w projektach komercyjnych i infrastrukturalnych jest kompresja harmonogramu. Produkcja elementów odbywa się równolegle z przygotowaniem placu budowy — podczas kopania i wylewania fundamentów zakład prefabrykacji wytwarza jednocześnie ramę konstrukcyjną. To nakładanie się zazwyczaj oszczędza 4 do 8 tygodni w przypadku projektu średniej wielkości w porównaniu z sekwencyjnym harmonogramem odlewania na miejscu.
Tygodnie 1–4: Zatwierdzenie projektu i rysunku warsztatowego
Inżynier dokumentacji i inżynier prefabrykacji współpracują przy szczegółach połączeń, lokalizacjach osadzania i harmonogramach prefabrykowanych akcesoriów betonowych. Każde akcesorium jest rysowane, wymiarowane i określane na rysunkach warsztatowych przed złożeniem pojedynczej formy.
Tygodnie 5–12: Produkcja roślinna
Pełne serie produkcyjne. Średniej wielkości wytwórnia prefabrykatów odlewająca od 500 do 800 metrów sześciennych tygodniowo może wyprodukować ramę konstrukcyjną magazynu o powierzchni 200 000 stóp kwadratowych w ciągu 6 do 8 tygodni. Elementy mają numery seryjne i sekwencję dostaw.
Tygodnie 8–14: Fundamenty terenu (równolegle)
Podczas gdy produkcja roślinna trwa, ekipa budowlana wylewa stopy fundamentowe, niwelatory i filary kolumn. Szablony śrub kotwiących pochodzące z rysunków prefabrykatów zapewniają, że płyty podstawy słupów i połączenia czopowe będą wyrównane po dostarczeniu elementów.
Tygodnie 13–18: Erekcja
Dobrze zorganizowana ekipa montażowa dysponująca jednym 150-tonowym dźwigiem gąsienicowym jest w stanie ustawić od 20 do 40 głównych elementów dziennie. Pięciopoziomowy parking na 1200 miejsc może zostać ukończony w ciągu 10 do 14 dni roboczych czasu pracy dźwigu – prędkość niemożliwa do osiągnięcia metodami odlewania na miejscu.
Tygodnie 18–22: Spoinowanie, spawanie i wykończenie
Ekipy terenowe wykonują połączenia cementowane, spoiny na płytach osadzonych, uszczelniają złącza i wykonują wszelkie wykończenia architektoniczne. Konstrukcja jest całkowicie zamknięta i odporna na warunki atmosferyczne znacznie wcześniej niż równoważna konstrukcja wylewana na miejscu.
Prefabrykowane konstrukcje betonowe a odlewane na miejscu: bezpośrednie porównanie
Wybór pomiędzy betonem prefabrykowanym a betonem wylewanym na miejscu nigdy nie jest prosty, ale poniższe porównanie obejmuje wymiary najważniejsze dla właścicieli, wykonawców i inżynierów budowlanych podejmujących tę decyzję.
| Wymiar | Prefabrykaty betonowe | Beton wylewany na miejscu |
|---|---|---|
| Wytrzymałość na ściskanie | Typowo 5 000–12 000 psi | Typowo 3 000–5 000 psi |
| Wymiaral Tolerance | ±1/8 do ±1/4 cala | ±1/4 do ±3/4 cala |
| Harmonogram (rama konstrukcyjna, magazyn o powierzchni 200 tys. m2) | Erekcja 10–14 dni | 8–14 tygodni formowania/wylewania |
| Zależność od pogody | Niski — utwardzanie odbywa się w zakładzie | Wysoka — zimna i gorąca pogoda wymaga ochrony |
| Elastyczność projektowania | Optymalna powtarzalna geometria; niestandardowe kształty możliwe w cenie premium | Wysoka elastyczność w przypadku geometrii złożonej, zakrzywionej lub nieregularnej |
| Praca na miejscu | Niski — głównie ekipy dźwigowe i łączące | Wysoka — formowanie, układanie, wykańczanie, usuwanie |
| Kontrola jakości | Certyfikacja instalacji PCI, codzienne testy kontroli jakości | Zależnie od warunków terenowych i obecności inspektora |
Beton prefabrykowany sprężony: jak działa naprężenie wstępne i późniejsze
Połączenie betonu sprężającego i prefabrykatów jest jednym z najpotężniejszych narzędzi w inżynierii budowlanej. Dzięki wstępnemu zagęszczeniu betonu przed przyłożeniem obciążeń użytkowych inżynierowie mogą skutecznie wyeliminować pękanie przy rozciąganiu – główny sposób niszczenia betonu – i uzyskać rozpiętości, które byłyby strukturalnie niemożliwe lub niepraktyczne ekonomicznie w przypadku konwencjonalnie zbrojonych profili.
Napinanie wstępne: standardowe podejście do prefabrykatów
W przypadku wstępnie naprężonego betonu prefabrykowanego, przed wylaniem betonu, pomiędzy przyczółkami na końcach łoża betoniarskiego rozciąga się sploty stalowe o wysokiej wytrzymałości. Splotki — zazwyczaj o niskim stopniu rozluźnienia klasy 270, o średnicy 0,5 lub 0,6 cala — są około 70% ostatecznej wytrzymałości na rozciąganie, czyli około 189 000 psi . Następnie wokół naprężonych splotów układany jest beton. Kiedy beton osiągnie odpowiednią wytrzymałość, sploty zostają uwolnione, a wstępne zagęszczenie przenosi się poprzez wiązanie na element. Tę metodę stosuje się do produkcji desek kanałowych, dwuteowników, dźwigarów mostowych i sprężonych paneli ściennych w praktycznie każdym zakładzie prefabrykacji na świecie.
Naprężanie w elementach prefabrykowanych

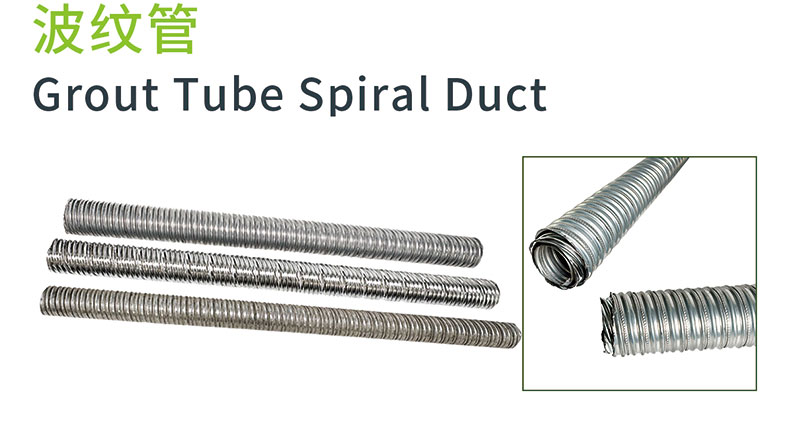

Okucia do sprężania — kanały, kotwy, łączniki i płyty trąbkowe — stanowią wyspecjalizowaną kategorię prefabrykowanych akcesoriów betonowych stosowanych, gdy należy zastosować naprężenie wstępne po wzniesieniu elementu lub gdy elementy z wielu segmentów prefabrykowanych muszą zostać połączone w ciągłą jednostkę konstrukcyjną. Na przykład w konstrukcji mostów segmentowych wykorzystuje się prefabrykowane segmenty, zwykle o długości od 8 do 12 stóp, które są składane, a następnie naprężane w ciągłe dźwigary o długości od 200 do 400 stóp. Każde cięgno sprężające może przenosić od 300 do 1500 kipsów siły sprężającej w zależności od liczby splotów i geometrii.
Długoterminowe straty naprężenia wstępnego
Inżynierowie muszą uwzględnić straty naprężenia wstępnego przy wymiarowaniu splotów i określaniu początkowego obciążenia przy przeciskaniu. Głównymi źródłami strat w okresie użytkowania elementu sprężonego są:
- Elastyczne skracanie — natychmiastowa strata przy zwolnieniu splotu, typowo 6 do 8% początkowego naprężenia wstępnego dla elementów naprężonych wstępnie
- Creep — odkształcenie zależne od czasu pod długotrwałym obciążeniem, odpowiadające od 5 do 12% efektywnego naprężenia wstępnego w okresie 50 lat
- Skurcz — redukcja objętości w miarę wysychania betonu, powodująca dodatkowe straty wynoszące 4–8%.
- Stalowy relaks — stopniowa utrata naprężenia pasma przy stałym odkształceniu, około 2% dla pasma o niskim stopniu relaksacji przez 50 lat
Całkowite straty długoterminowe zazwyczaj wahają się od 15 do 25% początkowej siły przeciskowej. Oznacza to, że splot przeciskany do 33 000 funtów musi być zaprojektowany tak, aby wytrzymać efektywne naprężenie wstępne od 25 000 do 28 000 funtów przez cały projektowany okres użytkowania, a konstrukcja przekroju musi uwzględniać zmniejszone wstępne ściskanie podczas obliczania momentów pękających i ugięcia.
Projektowanie sejsmiczne prefabrykowanych konstrukcji betonowych
Zachowanie prefabrykowanych konstrukcji betonowych pod obciążeniem sejsmicznym było intensywnie badane od czasu trzęsienia ziemi w San Fernando w 1971 r. i trzęsienia ziemi w Northridge w 1994 r., które ujawniły słabe punkty wczesnych prefabrykowanych konstrukcji parkingowych. Społeczność inżynieryjna zareagowała znaczącymi postępami w projektowaniu połączeń, opracowywaniu szczegółów membran i programach testów sejsmicznych — w szczególności programem badawczym PRESSS (PREcast Seismic Structural Systems) prowadzonym w latach 1991–2001.
Program PRESSS wykazał, że systemy prefabrykatów o odpowiednich szczegółach mogą dorównać plastyczności ram betonowych wylewanych na miejscu lub ją przewyższać. System ścian łączonych opracowany w PRESSS wykorzystywał niezwiązane napięcie wtórne za pomocą prefabrykowanych paneli ściennych, aby zapewnić zachowanie egocentryczne — budynek kołysze się na styku ściany z fundamentem pod wpływem obciążenia sejsmicznego, ale powraca do pionu, gdy trzęsienie ziemi ustanie, przy minimalnym dryfowaniu szczątkowym. Pełną pięciokondygnacyjną konstrukcję prefabrykowaną przetestowano w 60% pełnej skali w Laboratorium Strukturalnym Uniwersytetu Kalifornijskiego w San Diego i wykazano, że po testach przy ruchach trzęsienia ziemi na poziomie projektowym odchylenia szczątkowe wynoszą mniej niż 0,1%.
Aktualne przepisy ASCE 7 i ACI 318 dopuszczają prefabrykowane konstrukcje betonowe w kategorii projektowania sejsmicznego D (wysokie działanie sejsmiczne), pod warunkiem, że połączenia i membrany zostaną wykonane zgodnie ze specjalnymi ramami momentowymi z prefabrykatów plastycznych lub prefabrykowanymi specjalnymi systemami ścian usztywniających. Kluczowe wymagania obejmują:
- Zabetonowane połączenia tulejowe muszą wykazać 125% granicy plastyczności prętów w próbach rozciągania przed zastosowaniem w budownictwie
- Prefabrykowane połączenia membranowe należy projektować przy użyciu metody projektowania sejsmicznego membrany (DSDM) ze współczynnikami wzmocnienia siły od 1,0 do 1,5 w zależności od klasyfikacji membrany
- Połączenia pasów i kolektorów wzdłuż krawędzi membrany przenoszą zwiększone siły membrany, które często decydują o doborze prefabrykowanych akcesoriów betonowych na połączeniach paneli
- Wszystkie prefabrykowane akcesoria betonowe w systemie odporności na siły sejsmiczne muszą być zaprojektowane pod kątem oczekiwanej wytrzymałości materiału i współczynnika przeciążenia omega-zero określonego w tabeli ASCE 7 Tabela 12.2-1
Typowe błędy w specyfikacji akcesoriów do prefabrykatów betonowych i sposoby ich unikania
Doświadczeni inżynierowie i wykonawcy prefabrykatów konsekwentnie identyfikują te same kategorie błędów w projektach, które skutkują problemami w terenie, kosztami napraw lub opóźnieniami w harmonogramie. Większość z nich wywodzi się ze specyfikacji akcesoriów i decyzji koordynacyjnych podjętych podczas projektowania – na długo przed wylaniem betonu.
01

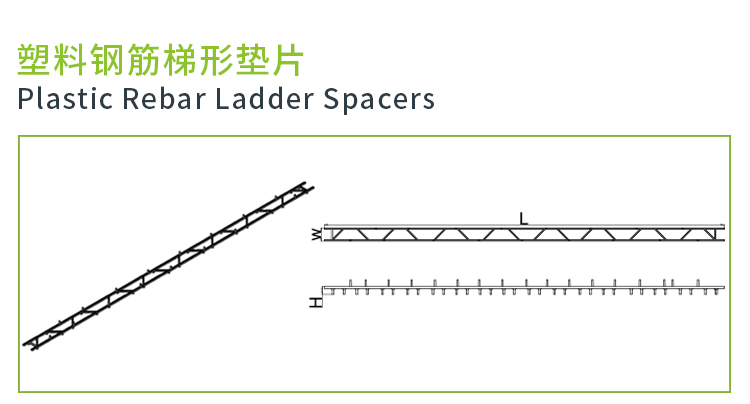

Określanie akcesoriów bez sprawdzania otuliny betonowej
Częstym błędem jest określenie kotwy podnoszącej, która przy wymaganej głębokości zakotwienia koliduje z klatką wzmacniającą lub kanałem naprężającym. Należy zachować minimalną otulinę betonową wszystkich prefabrykowanych elementów betonowych przy określonym minimum — zazwyczaj 1 cal w przypadku powierzchni formowanych w pomieszczeniach narażonych na działanie czynników zewnętrznych i do 2 cali w środowiskach korozyjnych lub morskich. Przed wydaniem rysunków warsztatowych do zatwierdzenia sprawdź wymiary akcesoriów względem układu prętów zbrojeniowych w 3D BIM.
02
Używanie niekompatybilnego sprzętu od różnych dostawców
Systemy podnoszenia — kotwica i sprzęgło podnoszące — są projektowane jako dopasowane pary. Użycie sprzęgła od Dostawcy A z kotwą od Dostawcy B powoduje utratę nośności obu elementów. Każda specyfikacja prefabrykowanych akcesoriów betonowych powinna wymagać, aby systemy podnoszenia były dopasowane do zestawów jednego producenta , z dokumentacją testów obciążeniowych dostarczoną do protokołu projektu.
03
Pominięcie zabezpieczenia antykorozyjnego w specyfikacji projektu
Płyty osadzane i płyty spawane określone jako zwykła stal A36 będą szybko korodować w każdym zastosowaniu odsłoniętym lub zewnętrznym. Cynkowanie ogniowe zgodnie z normą ASTM A123 zwiększa trwałość korozyjną od 30 do 50 lat w typowej ekspozycji na świeżym powietrzu. W morskich strefach rozbryzgowych należy wybrać osprzęt ze stali nierdzewnej typu 316 lub pokryty żywicą epoksydową z udokumentowanym procesem zapewnienia jakości zapewniającym ciągłość powłoki.
04
Brak koordynacji tulei użytkowych z elementami konstrukcyjnymi
Kanały elektryczne, tuleje instalacyjne i przepusty mechaniczne osadzone jako prefabrykowane akcesoria betonowe muszą zostać uzgodnione z inżynierem budowlanym przed zatwierdzeniem rysunku warsztatowego. Należy przeanalizować 6-calowy otwór przechodzący przez środnik wstępnie naprężonego dwuteownika pod kątem redukcji ścinania; nieskoordynowana penetracja wykryta po odlaniu elementów zazwyczaj wymaga kosztownych zewnętrznych pasów wzmacniających lub wymiany elementów.
05
Pominięcie kontroli montażu na sucho
W przypadku złożonych konstrukcji prefabrykowanych — szczególnie tych z połączeniami momentowymi wymagającymi spawanych na miejscu płyt osadzających — przegląd układu akcesoriów na sucho w porównaniu z modelem konstrukcyjnym pozwala wykryć konflikty w dopasowaniu przed rozpoczęciem montażu. Wykrycie 1-calowej niewspółosiowości pomiędzy dwiema płytami spawalniczymi na podłożu kosztuje kilka minut; odkrycie go na wysokości 50 stóp nad ziemią kosztuje dni i znaczne koszty przeróbek.
06
Nieuwzględnienie wytrzymałości na zdzieranie przy wyborze kotew
Kotwy podnoszące należy oceniać pod kątem wytrzymałości betonu w momencie rozbiórki, a nie wytrzymałości projektowej po 28 dniach. Jeśli element zostanie rozebrany po 16 godzinach, wytrzymałość betonu może wynosić tylko 2500 do 3000 psi. Tabele nośności kotew należy wprowadzić przy rzeczywistej wytrzymałości na odrywanie i odpowiednio zmniejszoną zdolność betonu do wyrywania. Wiele awarii kotew podnoszących ma miejsce właśnie dlatego, że określoną nośność kotwy obliczono przy ciśnieniu 5000 psi, podczas gdy element został rozebrany po 18 godzinach przy użyciu betonu pod ciśnieniem zaledwie 2200 psi.
Zrównoważony rozwój w prefabrykowanych konstrukcjach betonowych
Profil zrównoważonego rozwoju prefabrykowanych konstrukcji betonowych znacznie się poprawił w ciągu ostatnich dwudziestu lat, napędzany zarówno presją regulacyjną, jak i autentycznymi innowacjami w zakresie materiałów i metod produkcji.
Dodatkowe materiały cementowe (SCM)
Popiół lotny, cement żużlowy i pył krzemionkowy – zwane łącznie dodatkowymi materiałami cementowymi – mogą zastąpić od 20 do 50% cementu portlandzkiego w prefabrykowanych mieszankach betonowych bez uszczerbku dla wytrzymałości i trwałości. Ponieważ produkcja cementu odpowiada za około 8% światowych emisji CO₂, mieszanka prefabrykatów zawierająca 35% zamiennika żużla zmniejsza zawartość węgla w betonie o około 25–30% w porównaniu z bazowym cementem portlandzkim w 100%, poprawiając jednocześnie długoterminową trwałość poprzez zmniejszoną przepuszczalność.
Mniejsze straty materiału
Fabryczna produkcja elementów prefabrykowanych generuje ilość odpadów betonowych wynoszącą mniej niż 2% całkowitej objętości partii, w porównaniu z 8 do 12% odpadów w typowych projektach wylewanych na miejscu, gdzie powszechne jest zamawianie w nadmiernych ilościach i rozsypywanie. Ponowne wykorzystanie formy stalowej — z jednej formy prefabrykowanej można wyprodukować od 300 do 1000 identycznych elementów w całym okresie jej użytkowania — eliminuje odpady drewna związane z systemami formowania odlewanego na miejscu.
Masa termiczna i wydajność energetyczna
Prefabrykowane betonowe panele ścienne, zwłaszcza izolowane płyty warstwowe, zapewniają znaczną masę termiczną, która łagodzi dobowe wahania temperatury we wnętrzach budynków. Osiąga to 6-calowy izolowany prefabrykowany panel warstwowy z ciągłym 2-calowym rdzeniem EPS około R-13 na środku panelu — konkurencyjny w porównaniu ze stalowymi ścianami szkieletowymi — a jednocześnie zapewnia funkcje konstrukcyjne i ognioodporne, którym ściana szkieletowa nie może sprostać bez dodatkowych systemów.
Rozważania dotyczące końca życia
Prefabrykowane elementy betonowe można raczej rozebrać niż rozebrać po ostatecznym demontażu konstrukcji, ponieważ dyskretne połączenia śrubowe i spawane stosowane w prefabrykowanych ramach – łącznie ze wszystkimi prefabrykowanymi akcesoriami betonowymi tworzącymi te połączenia – można odkręcić lub wyciąć płomieniem. Odzyskane elementy prefabrykowane zostały ponownie wykorzystane w konstrukcjach drugorzędnych, takich jak ściany oporowe, ekrany dźwiękowe i tymczasowe obiekty budowlane. Gdy kruszenie jest nieuniknione, kruszywo betonowe pochodzące z rozbiórki prefabrykatów jest czyste, równomiernie sortowane i nadaje się na podbudowę dróg, kruszywo drenażowe i wypełnienie konstrukcyjne.
Zapewnienie jakości prefabrykowanych konstrukcji betonowych i akcesoriów
Środowisko kontroli jakości w zakładzie prefabrykatów z certyfikatem PCI jest znacznie bardziej rygorystyczne niż to, co można osiągnąć na większości placów budowy. Zrozumienie tego, co dzieje się podczas kontroli jakości w zakładzie, pomaga właścicielom, inżynierom i wykonawcom w ustaleniu odpowiednich oczekiwań dotyczących tego, co zakład może, a czego nie może zagwarantować – i w jakich sytuacjach terenowa kontrola jakości musi nadrobić zaległości.
Kontrola jakości w zakładzie: co jest sprawdzane na każdym etapie
- Przychodzące materiały — Cement, kruszywa, domieszki i prefabrykowane akcesoria betonowe wymagają kontroli przychodzącej i przeglądu certyfikacji huty. Kotwy podnoszące z każdej partii są zazwyczaj przed odbiorem poddawane testom sprawdzającym przy 150% znamionowego obciążenia roboczego.
- Konfiguracja formularza — Weryfikacja wymiarowa geometrii formy i rozmieszczenia akcesoriów przed dozowaniem betonu. Odchylenia większe niż wartości z tabeli tolerancji PCI dla tego typu elementu wymagają korekty przed rozpoczęciem zalewania.
- Świeży beton — Opad, zawartość powietrza, ciężar jednostki i temperatura są sprawdzane w punkcie rozładunku każdej partii betonu. Próbki cylindrów są odlewane do badań wytrzymałości na ściskanie trwających 1 dzień, 7 dni i 28 dni.
- Gotowe elementy — Wszystkie prefabrykowane akcesoria betonowe są lokalizowane i mierzone po rozbiórce. Wady wykończenia powierzchni są dokumentowane, naprawiane zgodnie z zatwierdzoną procedurą naprawy i poddawane ponownej kontroli przed wydaniem elementu na stocznię.
Kontrola strony trzeciej podczas montażu
Kontrola w terenie montażu prefabrykatów koncentruje się na czterech głównych elementach: przygotowaniu gniazda łożyska i umieszczeniu płytek łożyskowych, zastosowaniu zaprawy i zaprawy nieskurczowej w kieszeniach łączących, spoinach w miejscu połączeń płyt osadzanych oraz instalacji uszczelniacza spoin. Inspekcja spoin w terenie wymaga CWI (Certified Welding Inspector) i inspekcji wizualnej oraz testów ultradźwiękowych dla spoin z pełną penetracją w głównych połączeniach konstrukcyjnych. Umieszczenie płytek łożyskowych jest często niedostatecznie kontrolowane i niedostatecznie określane w projektach o niskich stawkach; źle ustawiona lub brakująca podkładka łożyskowa może spowodować lokalne zmiażdżenie półki betonowej w ciągu kilku dni od przyłożenia obciążenia.
