PRZEWODNIK DO BETONÓW PREFABRYKOWANYCH
Prefabrykowane płyty betonowe z pustym rdzeniem to fabrycznie odlewane panele podłogowe i dachowe z ciągłymi podłużnymi pustkami przebiegającymi przez ich głębokość, zwykle zmniejszającymi ciężar panelu o 30 do 50 procent w porównaniu do płyt pełnych o tej samej grubości przy zachowaniu porównywalnej wytrzymałości na zginanie. Panele te są podczas produkcji wstępnie naprężone splotami stali o dużej wytrzymałości na rozciąganie, utwardzane w kontrolowanych warunkach i wysyłane w stanie gotowym do montażu, dzięki czemu konstrukcje mogą osiągać rozpiętość 6 do 18 metrów bez podpór pośrednich. Budowniczym oceniającym systemy podłogowe w magazynach, konstrukcjach parkingowych, wieżach mieszkalnych lub budynkach komercyjnych płyty kanałowe zapewniają połączenie szybkości, wydajności konstrukcyjnej i kontroli kosztów, które beton wylewany na miejscu rzadko dorównuje.
Co sprawia, że płyty kanałowe różnią się od litych paneli prefabrykowanych
Cechą charakterystyczną płyty kanałowej jest szereg okrągłych, owalnych lub w kształcie łezek pustych przestrzeni, które rozciągają się na całą długość panelu. Rdzenie te powstają podczas wytłaczania lub odlewania w formie ślizgowej przy użyciu form pustych, które są wyciągane w miarę wiązania betonu, pozostawiając ciągłe kanały. Standardowa płyta z pustym rdzeniem o grubości 200 mm może zawierać od pięciu do siedmiu rdzeni, każdy o średnicy około 150 mm, usuwając znaczną objętość betonu, który w przeciwnym razie zwiększałby ciężar własny, nie wpływając znacząco na zdolność do zginania.
Ponieważ rdzenie są umieszczone w neutralnym obszarze osi panelu, gdzie beton w najmniejszym stopniu przyczynia się do wytrzymałości na zginanie, usunięcie tego materiału ma minimalny wpływ na właściwości konstrukcyjne. Sploty sprężające, zwykle siedmiostrunowe o średnicy od 9,5 mm do 15,2 mm, są umieszczane w dolnych pasach, gdzie siły rozciągające są największe podczas obciążenia eksploatacyjnego. To połączenie pustego przekroju poprzecznego i strategicznie rozmieszczonej stali sprężającej umożliwia układanie płyt kanałowych na duże odległości przy mniejszym zużyciu materiału niż równoważna płyta pełna.
| Grubość płyty | Masa pustego rdzenia | Masa solidnej płyty | Redukcja wagi |
|---|---|---|---|
| 150mm | 220 kg/m² | 360 kg/m² | 39 procent |
| 200mm | 280 kg/m² | 480 kg/m² | 42 proc |
| 300 mm | 380 kg/m² | 720 kg/m² | 47 proc |
| 400mm | 490 kg/m² | 960 kg/m² | 49 procent |
Proces produkcyjny od złoża odlewniczego do gotowego panelu
Płyty kanałowe produkowane są na długich złożach odlewniczych, często o długości od 100 do 150 metrów, metodą wytłaczania na sucho lub metodą formowania na mokro. Podczas wytłaczania maszyna porusza się po łożu, osadzając beton o bardzo niskim osiadaniu wokół rur tworzących rdzeń, jednocześnie zagęszczając go za pomocą wibracji i działania ślimaka. Do formowania poślizgowego wykorzystuje się nieco wilgotniejszą mieszankę oraz nadmuchiwane lub sztywne rdzenie, które są wyciągane w miarę przesuwania się maszyny. Obie metody pozwalają uzyskać ciągłe panele, które później przycina się na wymaganą długość za pomocą pił diamentowych, gdy beton osiągnie wystarczającą wytrzymałość.
Sekwencja sprężania i napinania
Przed betonowaniem sploty sprężające są nawleczone na całą długość łoża odlewniczego i naprężone za pomocą podnośników hydraulicznych z siłami zwykle mieszczącymi się w zakresie od 100 do 200 kiloniutonów na splot, w zależności od rozmiaru splotu i wymagań projektowych. Sploty pozostają pod napięciem podczas odlewania i utwardzania betonu. Gdy beton osiągnie wytrzymałość na odrywanie wynoszącą ok 28 do 35 MPa zwykle w ciągu 12 do 18 godzin, gdy stosuje się utwardzanie parą, pasma są odcinane lub uwalniane. To przenosi siłę rozciągającą na beton, tworząc wewnętrzne naprężenie ściskające, które przeciwdziała naprężeniom rozciągającym generowanym przez obciążenia użytkowe.
Operacje utwardzania i cięcia
Komory do utwardzania parą lub podgrzewane pokrywy przyspieszają przyrost wytrzymałości, dzięki czemu złoża odlewnicze mogą być ponownie wykorzystywane w codziennym cyklu. Po uwolnieniu pasma panele są przycinane na określone długości i szerokości, z dodawanymi na tym etapie nacięciami, otworami i fazowaniami poprzez cięcie piłą lub wstawianie bloków przed odlewaniem. Kontrole jakości na tym etapie obejmują pomiar pochylenia, kontrolę wykończenia powierzchni i weryfikację wymiarów z rysunkami projektowymi, zanim panele zostaną przewiezione na plac składowy w celu załadunku.
Dane referencyjne dotyczące rozpiętości i nośności
Rozpiętość jest najważniejszym czynnikiem wyboru płyt kanałowych i zależy od głębokości płyty, układu splotów, wytrzymałości betonu i zastosowanego obciążenia. Poniższe liczby przedstawiają powszechnie publikowane wydajności standardowych profili kanałowych stosowanych w podłogach z nakładającymi się obciążeniami w zakresie typowym dla budynków biurowych i mieszkalnych.
| Głębokość płyty | Liczba pasm | Maksymalna rozpiętość | Typowe zastosowanie |
|---|---|---|---|
| 150mm | 4 pasma | 6,5 m | Podłogi mieszkalne |
| 200mm | 6 pasm | 8,8 m | Podłogi biurowe |
| 250mm | 8 pasm | 11,2 m | Platformy handlowe i parkingowe |
| 320mm | 10 pasm | 14,6 m | Dachy magazynowe o dużej rozpiętości |
| 400mm | 12 pasm | 18,0 m | Konstrukcje przemysłowe |
Liczby te należy traktować jako wyjściowe punkty odniesienia, ponieważ rzeczywiste wartości rozpiętości zależą od określonej geometrii przekroju producenta, zastosowanej wytrzymałości betonu na ściskanie (zwykle 40 do 50 MPa w przypadku produkcji kanałów kanałowych) oraz wartości granicznych ugięcia wymaganych dla danego zastosowania. Wielu producentów publikuje szczegółowe tabele rozpiętości obciążeń, które oddzielnie uwzględniają nałożone na siebie kombinacje obciążenia własnego i obciążenia użytkowego, a projektanci konstrukcji zazwyczaj weryfikują ugięcie w warunkach użyteczności, oprócz sprawdzenia nośności przy momencie ostatecznym.
Kolejność instalacji na miejscu
Panele z pustym rdzeniem docierają na miejsce już utwardzone i gotowe do umieszczenia, co jest jednym z głównych powodów, dla których projekty wybierają ten system zamiast alternatywnych rozwiązań wylewanych na miejscu. Typowa ekipa montażowa może umieścić pomiędzy 300 i 500 metrów kwadratowych podłóg dziennie, w zależności od udźwigu dźwigu, rozmiaru panelu i warunków dostępu do placu budowy.
- Sprawdź, czy powierzchnie nośne są poziome i znajdują się na właściwej wysokości, w razie potrzeby dopasowując podkładki, aby utrzymać spójne łożyskowanie panelu
- Podnoś panele za pomocą pętli do podnoszenia lub urządzeń do podnoszenia splotów wtopionych w końce paneli, zachowując odpowiednie kąty olinowania
- Umieścić panele na paskach nośnych, zwykle z neoprenu lub podobnych podkładek elastomerowych, o stałej długości nośnej na każdym końcu
- Wyrównaj krawędzie paneli i wyreguluj odstępy przed spoinowaniem podłużnych rowków wpustowych pomiędzy sąsiednimi panelami
- W razie potrzeby umieść zbrojenie w rowkach wpustowych i wylej zaprawę, aby połączyć sąsiadujące panele w ciągłą membranę
- Zamontuj wierzchnią warstwę konstrukcyjną, jeśli jest to wymagane, zwykle od 50 do 75 mm zbrojonego betonu, aby wyrównać powierzchnię i poprawić działanie membrany
- Kompletne połączenia na belkach obwodowych i ścianach usztywniających zgodnie z rysunkami konstrukcyjnymi projektu
Długość łożyska jest krytycznym szczegółem, który często jest niedoceniany. Większość przepisów wymaga minimalnej długości łożyska wynoszącej 75mm do płyt kanałowych na podporach stalowych lub betonowych, chociaż wielu projektantów określa 100 mm lub więcej w celu zapewnienia dodatkowego marginesu bezpieczeństwa i dostosowania tolerancji. Niewystarczające łożysko może prowadzić do miejscowych pęknięć lub odprysków na końcach paneli, szczególnie gdy po montażu panele ulegną wykrzywieniu lub ruchom termicznym.
Prefabrykowane akcesoria betonowe Używany z systemami z pustym rdzeniem
System podłóg kanałowych rzadko składa się tylko z płyt i zaprawy. Kompletna instalacja zależy od szeregu prefabrykowanych akcesoriów betonowych, które obejmują połączenia, uszczelnienie przed warunkami atmosferycznymi, wsparcie i szczegóły wykończeniowe. Dobór odpowiednich akcesoriów ma bezpośredni wpływ zarówno na szybkość montażu, jak i długoterminową wydajność montażu podłogi lub dachu.
Podkładki łożyskowe i paski podtrzymujące
Płytki łożyskowe znajdują się pomiędzy dolną stroną pustej płyty rdzeniowej a belką nośną, ścianą lub półką. Te elastomerowe paski, zwykle wykonane z neoprenu, równomiernie rozkładają obciążenie reakcyjne i wytrzymują niewielkie obroty i ruchy, nie przenosząc obciążeń punktowych na beton. Standardowe grubości wahają się od 3 mm do 10 mm, a oceny twardości dobierane są na podstawie oczekiwanego naprężenia łożyska.
Sprzęt do podnoszenia i montażu

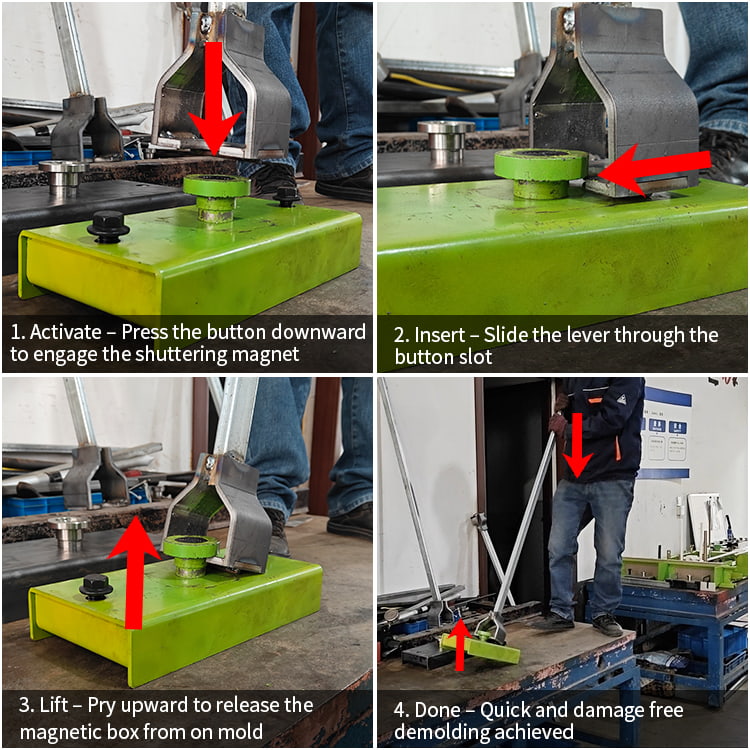

Pętle do podnoszenia, podnośniki linek i wpuszczane kotwy do podnoszenia są odlewane w panelach podczas produkcji, aby umożliwić bezpieczną obsługę dźwigu. Po montażu zagłębione kieszenie na kotwy są zwykle wypełniane nieskurczową zaprawą, aby zachować równą powierzchnię. Formy krawędziowe i zaślepki są również używane podczas produkcji w celu zamknięcia pustych rdzeni na końcach paneli, zapobiegając przedostawaniu się betonu lub zaprawy do pustych przestrzeni podczas układania wierzchniej warstwy.
Wypełniacze do spoin i materiały do fugowania
Zaprawa wpustowa, zwykle nieskurczowa mieszanka cementowa lub modyfikowana polimerami, wypełnia podłużne złącza pomiędzy panelami i jest niezbędna do rozłożenia obciążenia na sąsiednie elementy. Pręty wzmacniające i uszczelniacze stosuje się na złączach obwodowych i złączach dylatacyjnych, aby zachować odporność na warunki atmosferyczne, jednocześnie umożliwiając ruch termiczny. W przypadku zastosowań dachowych na krawędziach i przejściach płyt zintegrowane są dodatkowe akcesoria do obróbek blacharskich i elementy drenażowe.
| Akcesoria | Funkcja | Typowy materiał |
|---|---|---|
| Podkładki łożyskowe | Rozłożyć obciążenia reakcyjne na podporach | Elastomer neoprenowy |
| Zaślepki | Uszczelnij puste rdzenie na końcach paneli | Plastik lub prefabrykat betonowy |
| Zaprawa wpustowa | Połącz sąsiednie panele w celu przeniesienia obciążenia | Nieskurczona mieszanka cementowa |
| Kotwy do podnoszenia | Umożliwia obsługę dźwigu podczas montażu | Stal o wysokiej wytrzymałości |
| Uszczelniacz spoin | Odporne na warunki atmosferyczne złącza obwodowe i dylatacyjne | Poliuretan lub silikon |
Względy kosztów i ekonomika projektu
Płyty kanałowe oferują zazwyczaj niższy koszt montażu niż stropy betonowe wylewane na miejscu przy rozpiętościach przekraczających 6 metrów, głównie ze względu na mniejsze wymagania dotyczące szalunków, podpór i robocizny na budowie. Koszt materiału na metr kwadratowy w przypadku płyt kanałowych jest często wysoki 15 do 25 procent niższa niż równoważna płyta wylewana na miejscu, biorąc pod uwagę łączny koszt betonu, szalunków, zbrojenia i wydłużonego harmonogramu budowy wymaganego przez systemy wylewane na miejscu.
Koszt transportu staje się znaczącym czynnikiem w przypadku płyt kanałowych ze względu na ich długość i wagę, przy czym większość projektów ogranicza ekonomiczną odległość transportu do około 150 do 250 kilometrów od zakładu produkcyjnego, zanim koszty transportu zmniejszą oszczędności materiałowe. Projekty zlokalizowane w pobliżu zakładów prefabrykatów odnoszą największe korzyści z tego systemu, podczas gdy w odległych lokalizacjach może zaistnieć konieczność porównania pustego rdzenia z lokalnie dostępnymi alternatywami, takimi jak drewniane belki stropowe lub stalowe deski tarasowe z wierzchnią warstwą betonu.
Harmonogram wpływu
Ponieważ płyty kanałowe docierają w stanie utwardzonym i gotowym do załadunku, po podłogach często można chodzić już w ciągu kilku godzin od ułożenia, co pozwala na niemal natychmiastowe rozpoczęcie prac na niższym poziomie. Ten skompresowany harmonogram jest często wymieniany jako główny czynnik decydujący o wyborze systemów kanałowych zamiast systemów wylewanych na miejscu w budynkach wielopiętrowych, gdzie każdy zaoszczędzony cykl piętra przekłada się bezpośrednio na skrócenie całkowitego czasu trwania projektu i niższe koszty finansowania w trakcie budowy.
Typowe zastosowania w różnych typach budynków
Płyty kanałowe są stosowane w szerokiej gamie typów budynków, ponieważ system dobrze dostosowuje się do powtarzalnych płyt podłogowych i standardowych rozmiarów przęseł. Poniższa tabela podsumowuje, gdzie ten system jest najczęściej określany i dlaczego.
| Typ budynku | Wspólna głębokość płyty | Kluczowa zaleta |
|---|---|---|
| Apartamenty mieszkalne | 150-200 mm | Masa akustyczna i szybka rotacja jednostek |
| Budynki biurowe | 200-250mm | Długie, jasne rozpiętości dla otwartych planów pięter |
| Konstrukcje parkingowe | 250-320mm | Trwałość i minimalna konserwacja |
| Magazyny i centra logistyczne | 300-400 mm | Szerokie wnęki na regały i sprzęt |
| Chłodnie | 250-320mm | Rdzenie można stosować w liniach ogrzewania lub chłodzenia promiennikowego |
Jednym z zastosowań wartych podkreślenia jest wykorzystanie samych pustych rdzeni jako kanałów usługowych. W niektórych projektach przewody elektryczne, okablowanie niskiego napięcia, a nawet małe rury do systemów promiennikowych są prowadzone przez rdzenie przed spoinowaniem złączy końcowych, zamieniając to, co w przeciwnym razie byłoby zmarnowaną pustą przestrzenią, w użyteczną infrastrukturę budynku. Podejście to wymaga starannej koordynacji na etapie projektowania, ponieważ podstawowe punkty dostępu należy zaplanować przed wylaniem paneli.
Odporność ogniowa i wydajność cieplna
Naturalna odporność ogniowa betonu jest jedną z nieodłącznych zalet płyt kanałowych, przy czym typowe panele o grubości 200 mm osiągają odporność ogniową na poziomie 2 godziny lub więcej bez dodatkowej izolacji ogniowej, w zależności od otuliny betonowej splotów sprężających i zastosowanej normy badawczej. To sprawia, że systemy kanałowe są szczególnie atrakcyjne w przypadku oddzielania osób w budynkach o mieszanym przeznaczeniu lub zapewniania podziału w garażach poniżej zajmowanych miejsc.
Pod względem termicznym puste rdzenie zapewniają stopień izolacji w porównaniu z litymi płytami o tej samej grubości, ponieważ powietrze uwięzione w pustych przestrzeniach ma niższą przewodność cieplną niż beton. Jednakże same płyty kanałowe rzadko spełniają współczesne wymagania dotyczące izolacji przegród zewnętrznych w przypadku dachów lub ścian zewnętrznych, dlatego zazwyczaj łączy się je ze sztywnymi płytami izolacyjnymi, izolowanymi okładzinami lub systemami paneli izolacyjnych, gdy są stosowane w przegrodach zewnętrznych budynku, a nie w zastosowaniach na podłogach wewnętrznych.
Kontrole jakości przed przyjęciem dostarczonych paneli
Inspekcje odbiorcze na miejscu pracy pomagają wykryć problemy przed montażem paneli, gdy poprawki są znacznie łatwiejsze i mniej kosztowne. Kluczowe elementy, które należy zweryfikować po dostawie, obejmują ogólne wymiary panelu względem rysunków warsztatowych, wygięcie w dopuszczalnym zakresie tolerancji (w większości zastosowań zwykle ograniczone do około 1 mm na metr rozpiętości), stan powierzchni bez znaczących pęknięć lub struktur plastra miodu oraz potwierdzenie, że punkty podnoszenia, blokady i osadzone płyty odpowiadają wymaganiom projektu.
Pochylenie i pochylenie mechanizmu różnicowego
Wygięcie, czyli lekkie wygięcie w górę wynikające ze sprężania, jest normalne i oczekiwane w przypadku płyt kanałowych. W przypadku montażu większe znaczenie ma różnica wypukłości pomiędzy sąsiednimi panelami, ponieważ duże różnice mogą spowodować powstanie schodkowych powierzchni, które trudno będzie wyrównać samą nawierzchnią. Producenci zazwyczaj dążą do utrzymania różnicowego pochylenia pomiędzy sąsiednimi panelami 10 do 15 mm dla paneli o podobnej długości i historii obciążenia.
Dokumentacja i identyfikowalność
Na każdym panelu zazwyczaj znajdują się znaki identyfikacyjne wskazujące datę produkcji, projekt mieszanki i położenie w budynku, które powinny odpowiadać rysunkom montażowym. Utrzymanie tej identyfikowalności upraszcza rozwiązywanie problemów, jeśli po instalacji pojawią się jakiekolwiek problemy z wydajnością i zapewnia dokładną dokumentację powykonawczą na potrzeby zarządzania obiektem.
