System podnoszenia prefabrykatów betonowych

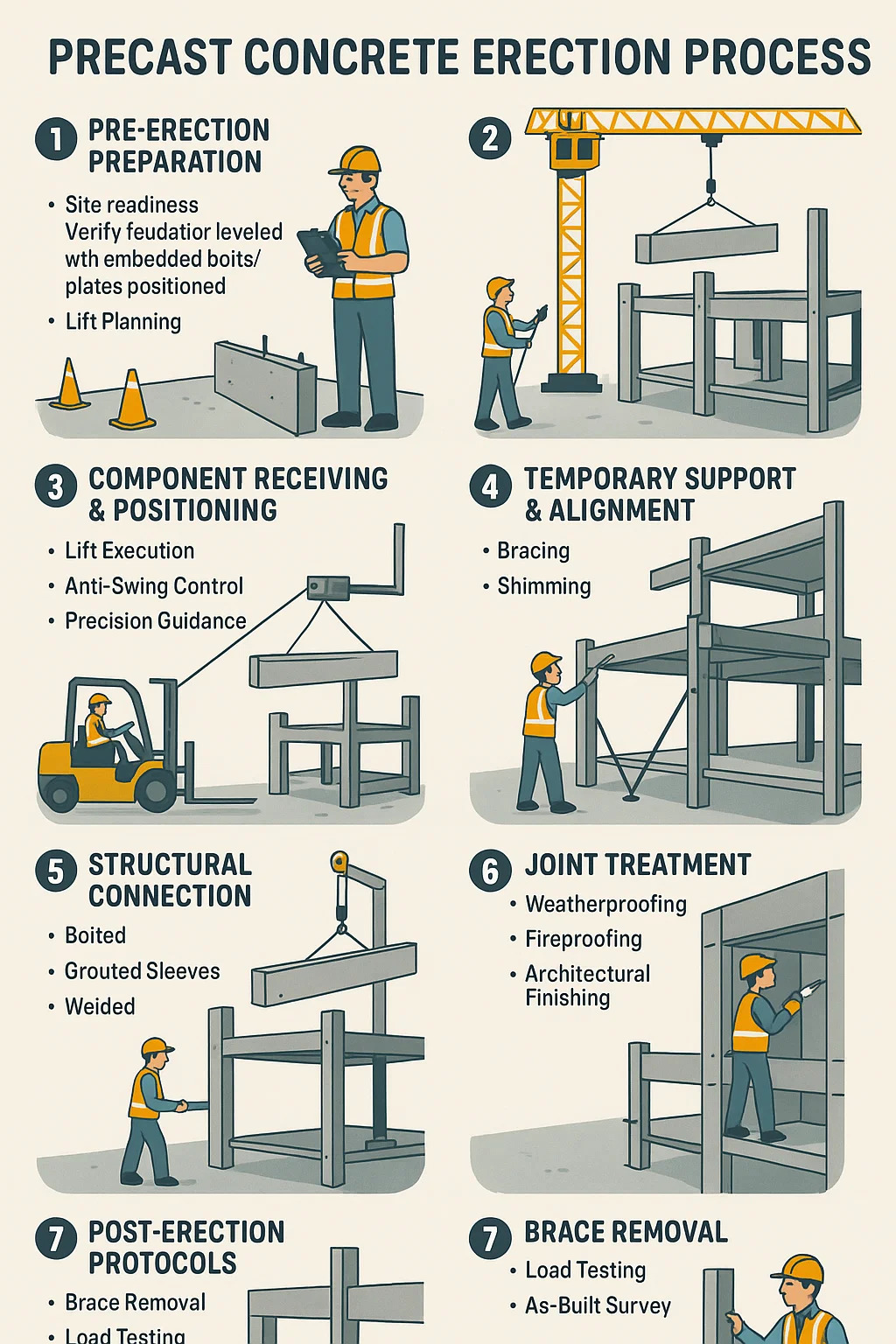

Proces wznoszenia prefabrykatów betonowych
1. Przygotowanie przed erekcją
Gotowość placu budowy: Sprawdź, czy fundamenty są wypoziomowane, a osadzone śruby/płytki są prawidłowo ustawione.
Planowanie windy: Instalacja komponentów w sekwencji (np. kolumny → belki → płyty).
Strefy bezpieczeństwa: obszary barykadowe pod działaniem dźwigów; przypisać sygnalizatorów.
2. Odbiór i pozycjonowanie komponentów
Przygotowanie do montażu: Umieść jednostki w pobliżu punktów instalacji za pomocą wózków widłowych/ciężarówek.
Konfiguracja olinowania: Przymocuj zawiesia do wkładek podnoszących wtopionych w elementy prefabrykowane.
Wybór dźwigu: Rozmieść dźwigi wieżowe lub samojezdne odpowiadające wymaganiom dotyczącym masy/promienia.
3. Podnoszenie i manewrowanie
Wykonanie podnoszenia: Podnieść jednostki w pionie, aby usunąć przeszkody, a następnie ustawić je na właściwym miejscu.
Kontrola zapobiegająca kołysaniu: użyj linii znaczników, aby ustabilizować elementy podczas wiatru lub ruchu.
Precyzyjne prowadzenie: Sygnaliści kierują operatorami dźwigów drogą radiową; lasery sprawdzają wyrównanie.
4. Tymczasowe wsparcie i wyrównanie
Stężenie: Zamontuj regulowane stalowe podpory, aby utrzymać ściany/kolumny w pionie.
Podkładki podkładkowe: Włóż podkładki stalowe lub polimerowe do łożysk, aby uzyskać projektowaną wysokość.
Kontrole tolerancji: Potwierdź położenie w zakresie ±3 mm za pomocą przyrządów pomiarowych.
5. Połączenie konstrukcyjne
| Typ połączenia | Metoda | Cel |
|---|---|---|
| Przykręcane | Dokręcić śruby o wysokiej wytrzymałości przez stalowe płytki | Natychmiastowe przeniesienie obciążenia |
| Fugowane rękawy | Wstrzyknąć zaprawę cementową do tulei prętów zbrojeniowych | Tworzy monolityczną siłę |
| Spawane | Spawaj osadzone płyty lub końcówki prętów zbrojeniowych | Stała odporność sejsmiczna |
| Złącza mechaniczne | Gwintowane złącza prętów zbrojeniowych | Szybkie łączenie kolumn z kolumnami |
6. Leczenie stawów
Uszczelnianie przed warunkami atmosferycznymi: Zainstalować uszczelniacz silikonowy do prętów podkładowych w złączach paneli.
Ognioodporność: Wełnę mineralną należy ułożyć w szczelinach od podłogi do ściany, aby uzyskać ocenę odporności ogniowej.
Wykończenie architektoniczne: Zastosuj dopasowane kolorystycznie wykończenie: Nałóż pasującą kolorystycznie zaprawę lub zaprawę na odsłonięte spoiny.
7. Protokoły po erekcji
Usuwanie usztywnień: Odłącz tymczasowe podpory dopiero po uzyskaniu pełnej wytrzymałości połączeń.
Testowanie obciążenia: Sprawdź integralność konstrukcji (np. zastosuj obciążenia testowe do belek).
Przegląd powykonawczy: Udokumentuj końcowe pozycje w dokumentach zarządzania obiektem.
