Mechanizm pracy magnesu migawki
Magnesy migawkowe Działaj poprzez kontrolowaną siłę magnetyczną w celu zabezpieczenia betonu. Oto krok po kroku podział ich funkcjonalności:

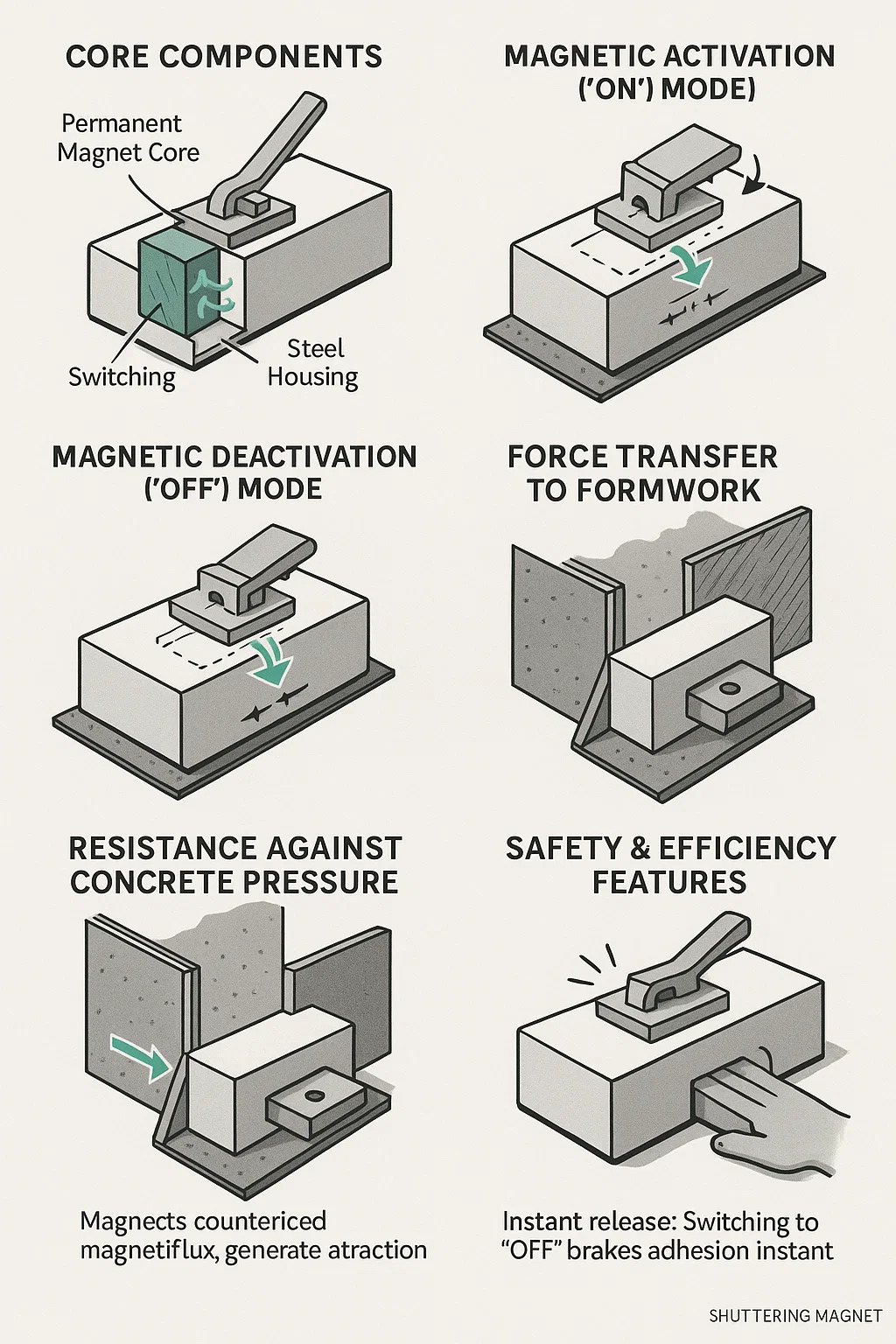

1. Komponenty podstawowe
Rdzeń stałego magnesu: wykonany z materiałów o wysokiej wytrzymałości (np. Neodym), które generują stałe pole magnetyczne.
Obudowa stalowa: otacza magnes, kierując i wzmacniając strumień magnetyczny w kierunku powierzchni styku.
Mechanizm przełączania: dźwignia lub przycisk, który przesuwa wewnętrzne płytki stalowe w celu przekierowania pola magnetycznego.
2. Tryb aktywacji magnetycznej („on”)
Po włączeniu przełącznika wewnętrzne płytki stalowe wyrównują się do kanału strumienia magnetycznego na zewnątrz.
Pole magnetyczne przepływa przez stalową obudowę → styka się ze stalowym szalunkiem → Tworzy zamknięty obwód magnetyczny.
Wynik: Silna magnetyczna adhezja blokuje panele szkicowe.
3. Dezaktywacja magnetyczna (tryb „off”)
Odrzucanie przełączników zmienia położenie wewnętrzne, aby utworzyć ścieżkę zwarcia wewnątrz magnesu.
Strumień magnetyczny jest przekierowywany wewnętrznie, pomijając powierzchnię styku.
Wynik: Zewnętrzna siła magnetyczna spada do prawie zera, umożliwiając łatwe usunięcie.
4. Siń transfer do szalunki
Kontaktowa powierzchnia magnesu musi przyczepić się do materiałów ferromagnetycznych (formy stalowe lub wbudowane płytki).
Strumień magnetyczny wnika do stali, generując przyciąganie proporcjonalne do:
Siła magnesu.
Złośność obszaru kontaktowego.
Brak rdzy/gruzu.
5. Odporność na ciśnienie betonowe
Podczas nalewania ciekł beton wywiera ciśnienie boczne na formy.
Magnesy przeciwdziałają:
Rozkład siły wzdłuż powierzchni formy stalowej.
Zapobieganie separacji szalunkowej lub „wybuchów”.
6. Funkcje bezpieczeństwa i wydajności
Natychmiastowe wydanie: Natychmiast przełącza przyczepność „Off”.
Brak resztkowego magnetyzmu: w przeciwieństwie do elektromagnetów, stałe typy nie pozostawiają pola po dezaktywacji.
Obsługa fizyczna: rowki/uchwyty zapobiegają kontaktowaniu palcami punktów szczypania podczas umieszczania.
| Komponent / faza | Funkcja / działanie | Wynik / efekt |
| Magnes rdzenia | Stały magnes o wysokiej wytrzymałości (np. Neodym) generuje stały strumień magnetyczny. | Tworzy fundamentalne pole magnetyczne zawarte w obudowie. |
| Stalowa obudowa | Kanały i koncentruje strumień magnetyczny w kierunku powierzchni styku. | Wzmacnia siłę magnetyczną na interfejsie ze stalową szalunką. |
| Mechanizm przełączania | Dźwignia lub przycisk przesuwa wewnętrzne stalowe płyty. | Kontroluje ścieżkę strumienia magnetycznego (ON: Outward / Off: Pętla wewnętrzna). |
| Na stan (aktywacja) | Płyty są zgodne z bezpośrednim strumieniem Poprzez obudowę → szalunki . | Obwód magnetyczny zamyka: Silna przyczepność zabezpiecza panele szalunkowe. |
| Poza stanem (dezaktywacja) | Płyty przekierowują strumień do Wewnętrzna pętla zwarciowa . | Pole zewnętrzne zawala się: Magnet uwalnia natychmiastową siłą resztkową prawie zerową. |
| Przeniesienie siły | Wymaga bezpośredniego kontaktu z stalowe szalunki lub wbudowane materiały żelazne. | Strumień magnetyczny wnika stal, tworząc siłę zacisku proporcjonalną do kontaktu. |
| Presja betonowa | Beton ciekły wywiera nacisk na formy podczas nalewania. | Magnet opiera się wydmuchiwaniu poprzez rozkład siły wzdłuż powierzchni formy stali. |
| Przepływ pracy: umieszczenie | Zidentyfikowana stalowa powierzchnia czysta, bez rdzy; Magnes ustawiony nabrzeże przeciwko szaluj. | Zapewnia maksymalne przeniesienie siły; zapobiega poślizgowi. |
| Przepływ pracy: aktywacja | Przełącznik zaangażowany → strumień ukierunkowany na zewnątrz. | Tworzy sztywno zablokowane w wyrównaniu. |
| Przepływ pracy: usunięcie | Przełącznik wyłączony po zestawach betonu → strumień zawarty wewnętrznie. | Magnes odłącza się czysto; gotowy do ponownego użycia bez uszkodzenia form lub betonu. |
| Krytyczne ograniczenie | Tylko wiązania z powierzchniami ferromagnetycznymi (stalowe formy/płytki). | Nieskuteczne w systemach szalunkowych drewna, plastiku lub aluminium. |
